Стандартні розміри настінних-розподільних коробок

Стандартні розміринастінні-розподільчі коробкивідрізняються залежно від їхнього призначення (побутове, комерційне чи промислове), кількості ланцюгів, стандартів встановлення та національних/регіональних норм.

I. Основні розмірні параметри

1. Кількість одиниць: ширина блоку для монтажу автоматичних вимикачів на стандартній DIN-рейці. Ширина одного стандартного модуля становить приблизно 18 мм. Це основа для визначення ширини вольєра.

2. Розміри корпусу: висота × ширина × глибина, зазвичай у міліметрах (мм).

3. Кількість ланцюгів: кількість автоматичних вимикачів, які можна встановити.

II. Звичайні побутові розподільні коробки

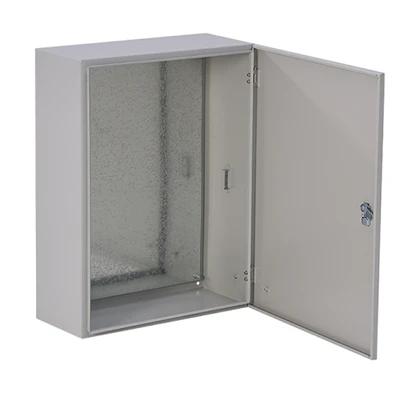

1. Накладна-розподільна коробка (зовнішній тип)

Матеріал: Метал

Особливості: безпосередньо монтується на стіні, попередньо-вбудовані компоненти не потрібні.

Загальні розміри (ширина × висота × глибина, одиниці: мм):
Мала квартира/коробка низької напруги: 300×200×120 (прибл. . 8-12 ланцюгів)
Середня квартира: 400×300×120 (приблизно. 12-18 контурів)
Більша квартира: 500×400×120 (приблизно. 20-30 контурів)

2. Прихована електрична коробка (вбудована)
Матеріал: метал або вогнестійкий-пластик
Характеристики: Вбудований у стіну, на одному рівні з поверхнею стіни, більш естетичний.

Загальні розміри (ширина × висота × глибина, одиниці: мм):
12 контурів: 300 × 200 × 100
16 контурів: 350 × 250 × 120
20 контурів: 400 × 300 × 120
24 контуру: 450 × 350 × 120
36 контурів: 600 × 400 × 120 Глибина (товщина) стандартних побутових корпусів зазвичай становить від 100 мм до 120 мм. Якщо проводка складна, або якщо потрібні пристрої захисного відключення (УЗО) або лічильники електроенергії, необхідний корпус 150 мм або більше, щоб забезпечити достатній простір для проводки.

III. Промислові та комерційні розподільні коробки
Ці ящики дуже відрізняються за розміром, зазвичай виготовлені з металу та можуть бути налаштовані.

1. Накладні-розподільні коробки
Зазвичай вони кріпляться-на стіні та мають відносно тонкий корпус.

Малі/міні коробки: підходить для невеликої кількості схем.

Загальні розміри (ширина × висота × глибина, одиниці: мм):
300×400×150
350×450×180
400×500×200
Середні блоки: використовуються для розподілу електроенергії або змішаного розподілу.

Загальні розміри: 600×800×200, 800×1000×250

2. Врізні розподільні коробки
Вони вбудовуються в стіну і вимагають певної глибини.

Загальні розміри та глибина зазвичай становлять від 160 мм до 200 мм, а ширина та висота подібні до ящиків для-накладного монтажу.

3. Підлогові -розподільні шафи (коробки)
Використовуються у великих промислових приміщеннях, комп’ютерних кімнатах і головних розподільних приміщеннях, ці коробки мають велику місткість і можуть бути встановлені спереду або ззаду.

Ширина: поширені розміри 600 мм, 800 мм і 1000 мм.

Висота: стандартна висота зазвичай становить 1800 мм або 2000 мм (включаючи основу).

Глибина: Загальні розміри: 600 мм, 800 мм і 1000 мм.

При виборі в першу чергу враховуйте конкретні стандарти країни або регіону, де буде встановлено розподільну коробку. Рекомендується проконсультуватися з фахівцем. Найнадійніший метод — це надати електричну схему електрику або дизайнеру, щоб вони могли порекомендувати конкретні розміри та моделі.
